Banner
首页 > 新闻动态 > 内容
PLA纤维熔融纺丝工艺
- 2020-09-15-

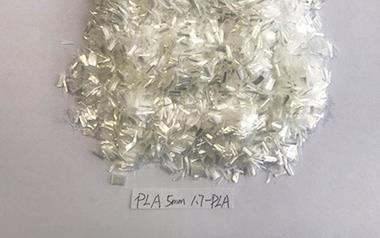

  PLA纤维具有同PET纤维类似的物理特性,不只具有高结晶性,还具有类似的透明性。因为具有高结晶性和高取向性,PLA纤维具有高耐热性和高强度,且无需特别的设备和操作工艺,使用惯例的加工工艺便可进行纺丝。但PLA纤维不同于芳香酯的PET,其熔点175℃(由差示扫描量热DSC法测定)与PET的260℃距离较大,且熔融纺丝成形较PET困难,首要表现在PLA的热敏性和熔体高粘度之间的对立。例如可用于纺丝成形的PLA相对分子量达10万左右,但其熔体粘度远高于PET熔体的粘度。要使PLA在纺丝成形时具有较好的流动性和可纺性,有必要到达必定的纺丝温度,但PLA物料在高温下,尤其是饱尝较长时刻的相对高温时极易发生热降解,因而形成PLA熔融成形的温度规模极窄。现在有文献报导“接连共沸除水直接缩聚组成的成纤PLA分子量可达30万以上”,为PLA纤维的质量和可纺性供给了根底。

  因为PLA聚合物的热稳定性较差,为防止较很多的聚合物热降解,在确保熔体流变性好的状况下,需求设定较低的纺丝温度。从纺丝实例看,冷却区设定为41℃,螺杆各区温度操控在205~212℃,而联苯加热气相温度操控在210~213℃为宜(为便于低温操控,有必要用低沸点联苯);从出产实例看,熔体温度宜操控在216℃以内,高于216℃时,预取向纤维拉伸较为困难,而当该温度较低时,毛丝、断头严峻,生头困难。一起,在确保均压和纤维均匀挤出的前提下,可下降预前压力到7.5 Mpa,以削减熔体在螺杆的回流,然后削减熔体在高温区的停留时刻,削减熔体热降解的程度,从而下降纤维成质量量特别是强度目标的下降。从55 dtex/24 f PLA纤维的试纺状况来看,其螺杆各区的温度比108 dtex/48 f的可略低2~3℃,而纺丝箱温度低1~2℃左右。

TEL:0533 2801410/2801460   EMAIL:bannor@foxmail.com

版权所有:淄博百纳新材料科技有限公司手机版

高性能涂布机生产厂家_透气性测试仪供应商_聚乳酸纤维_聚酯成型网
