Banner
Abstract: 淄博百纳新材料科技有限公司是一家充满朝气与潜力的双组份纤维BiCo生产厂家、双组份纤维BiCo供应商,生产的产品遍布山东、江苏、浙江杭州、衢州、河北、陕西、河南、四川、广东等地区。

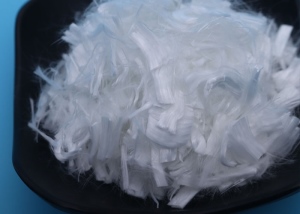

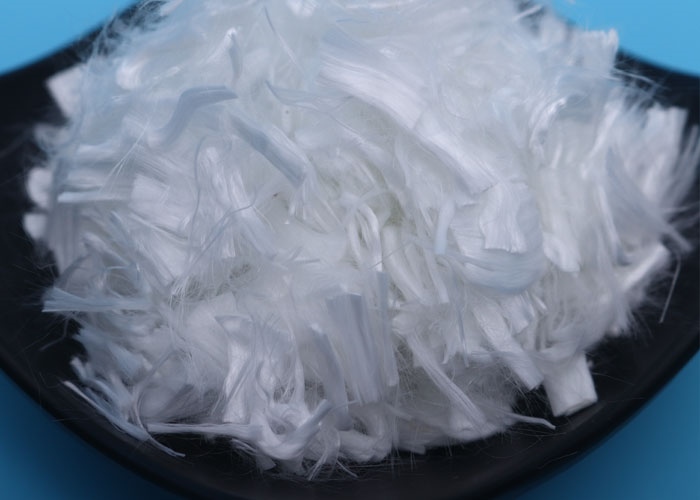

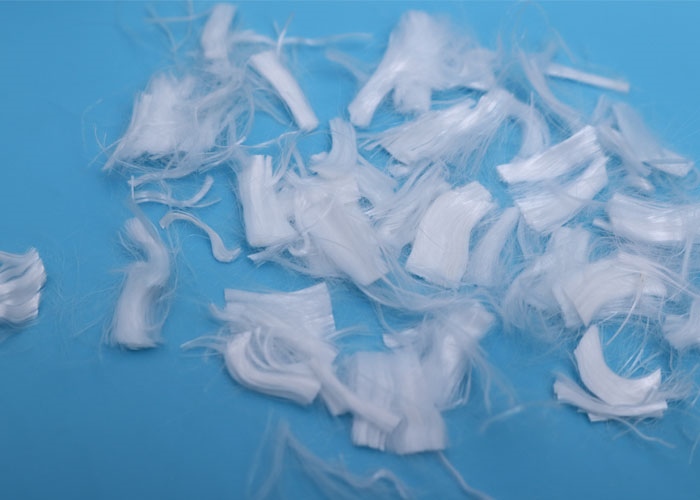

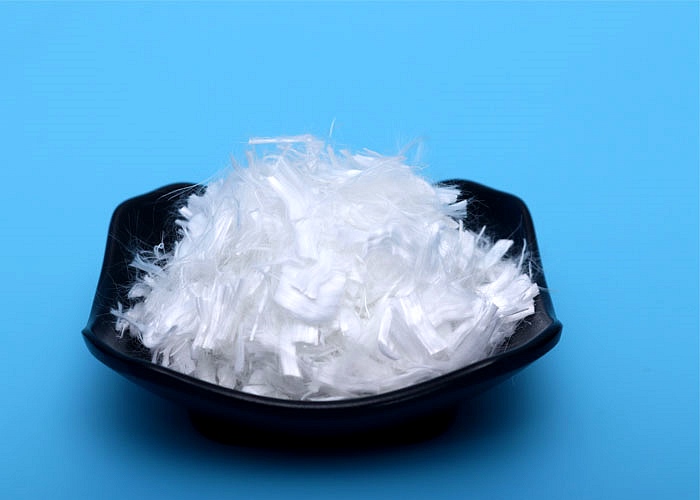

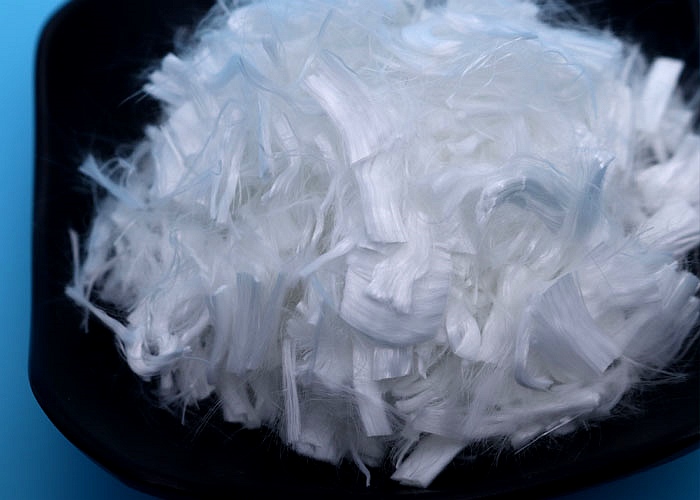

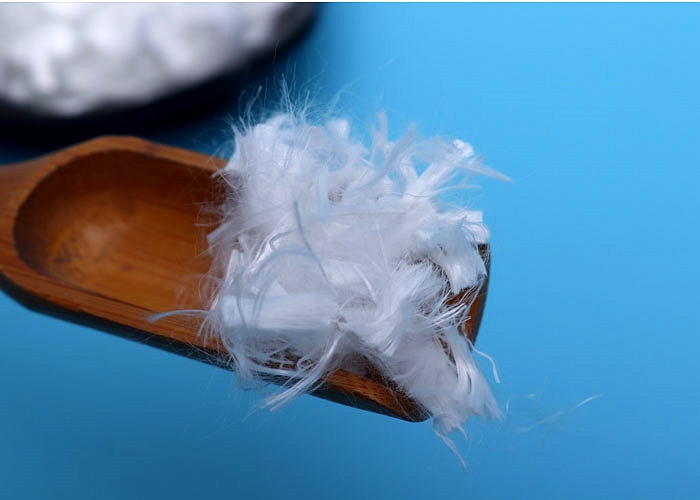

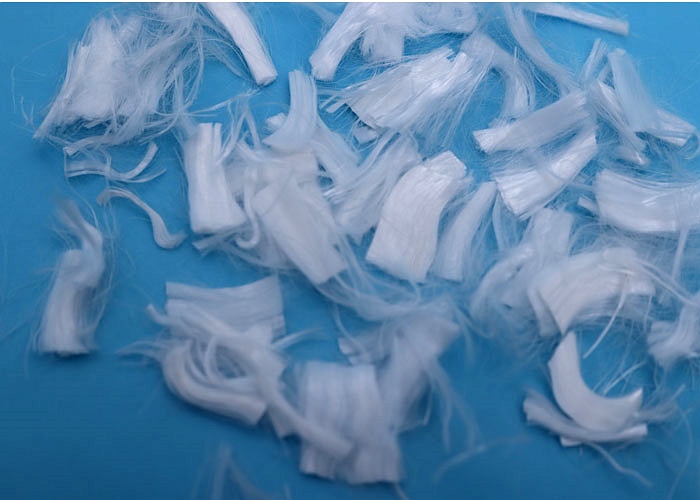

双组份纤维BiCo

产品详情

Advansa-双组份纤维




双组份纤维(Bi-Co)


ADVANSA的双组份纤维(Bi-Co)由两部分组成:PET核心和CoPET或PE壳。两种聚合物具有不同的软化或熔融温度。芯的熔化温度高于壳的温度,因此壳在一定温度下熔化,在当前基质的混合物中的各芯纤维之间产生粘合。



双组份纤维(Bi-Co)的特性:


  • 有不同的熔化范围

  • 强力纤维粘合

  • 最终产品的高耐受性

  • 非织造布的纺织特性

  • 保持体积和毛孔

  • 良好的可加工性


ADVANSA短切纤维的优点:


  • 独家优质纤维

  • 产量大,生产稳定,供货及时

  • 产品差异化定制

  • 灵活的最低起订量

  • 多样化的包装选择

  • 德国制造,德国品质

  • 完善的技术支持


双组份纤维(Bi-Co)技术规格:


旦尼尔: 2.2 dtex

剪切长度: 5 mm, 6 mm, 12 mm

颜色: 本白

双组份纤维(Bi-Co)最终用途示例:

热粘合材料,热封材料,汽车制造用材料,湿法无纺布,卫生与医疗用材料,纸张,过滤材料,电池组等。

双组份纤维(Bi-Co)类型:

CoPET / PET 皮/芯(软化温度100 - 120°C)

CoPET / PET 皮/芯(熔点160°C)

CoPET / PET 皮/芯(熔点180°C)

PE / PET 皮/芯(熔点130°C)


产品参数详情:



DESCRIPTION/TYPE产品类型:

2.2-271P

CUTLENGTH:

切割长度

3, 6, 12

 mm

LUSTER 光泽:

Semidull 半消光

WHITENESS 白度:

Nonwhitened

非白化







PROPERTY 参数

NOMINAL

正常值

R A N G E * 范围

LOW                  HIGH

最低           最高

ADVANSA

TEST METHOD

测试方法



Linear Density   (dtex) 线密度



2.20



2.00



2.40



6615

Tenacity   (cN/dtex) 韧性

3.4

2.8

4.0

6649

Elongation (%) 伸长率

40.0

32.0

48.0

6649

Shrinkage, dry   heat (%) 收缩率

12.0

7.0

14.0

6617

Sheath Melting   Point

皮层融化温度, °C

110

100

120


Moisture   Content, % 水分

17.0

13.0

21.0

热重

Finish (%) 完成率

0.10

0.04

0.16

1291



斜网纸机实验室分析(单位:纤维数量/千克)



- Undispersed logs 未分散纤维

£60

- Long fibers 长纤维

£20

- Harsh fibers 板结纤维

0

- Fused fibers 熔融纤维

0

- Double   cutlength 倍长纤维

0



Package:10 PE bags of 25 kg each on a pallet fixed with wrapping film

包装:PE包装袋10包,每包25kg,带托盘和缠绕膜

检测标准根据“Advansa质量控制系统”指定,此质量控制系统符合DIN EN ISO 9001:2015标准。

ADVANSA GmbH 国内独家代理:淄博百纳新材料科技有限公司





询盘

TEL:0533 2801410/2801460   EMAIL:bannor@foxmail.com

版权所有:淄博百纳新材料科技有限公司 鲁ICP备17041407号-1手机版

聚酰胺短纤维生产厂家_聚酯短纤PET供应商_聚乳酸短纤PLA_聚丙烯短纤PP
